TS11i/15i圖像全站儀
|
產品名稱：TS11i/15i圖像全站儀
產品編號：TS11i/15i圖像全站儀
參考價：150000 元
團購價：請電洽
|
 |
|
|
| |
|
|
| 新穎的性能

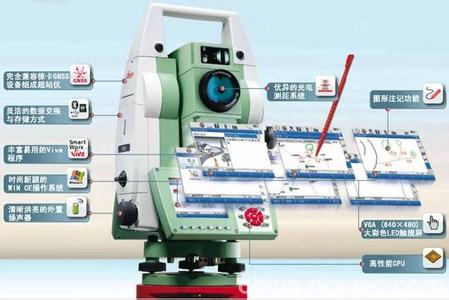

儀器自動將獲取的目標數碼影像，實時顯示在儀器屏幕上，將測量工作者從肉眼瞄準粗調再精調的繁瑣工作中徹底解放出來！TS11i/15i采用了Smart Worx Viva系列軟件，增加了圖形注記等更多時尚高效功能，引領測量設備發展方向。
| |
|
|
| 技術參數
智能天線 TS15i TS11i
角度測量 ● ●
距離測量（IR） ● ●
無棱鏡距離測量（RL） ● ●
馬達驅動 ● －
自動目標識別月照準（ATR） ● －
超級搜索（PS） ● －
廣角相機 ● ●
RS232、USB和SD卡存儲 ● ●
藍牙通訊 ● ●
儀器內存（1GB） ● ●
RH15電臺接口 ● －
導向光（EGL） ● ●
超站儀GS15接收機 ○ ○
超站儀GS12接收機 ○ ○
CS10/CS15控制手簿 ○ ○
TS15i TS11i
角度測量
精度HZ，V［1］ 1”/ 2” /3”/5”
醉小顯示分辨率 0.1”
測量方法 絕對編碼、連續、對徑測量
補償器 四重軸系補償
距離測量
距離測量（有棱鏡）
圓棱鏡（GPR1） 3500m
微型棱鏡（GMP101） 2000m
360°棱鏡（GRZ4，GRZ122） 2000m
反射片（60mm×60mm） 250m
精度/測量時間
標準 1mm+1.5ppm/一般為2.4s
快速 3mm+1.5ppm/一般為0.8s
連續 3mm+1.5ppm/一般小于0.15s
距離測量（無棱鏡）
PinPoint R1000 1000m
精度/測量時間
PinPoint R1000［2］ 2mm+2ppm/一般為3s
常規參數
顯示分辨率 0.1mm
醉短測程 1.5m
測量原理 基于相位測量原理（同軸，紅色可見激光）
激光點的大小 在30m：7mm×10mm，在50m：8mm×20mm
綜合數據
操作系統 Windows CE 6.0
處理器 Freescale i.MX31 533 MHz ARM Core
望遠鏡放大倍數 30×
物鏡孔徑 40mm
視場 1°30’， 在100m處為2.7m
調焦范圍 1.7m到無窮遠
顯示屏 VGA（640×480），大彩色LED觸摸屏
鍵盤 36鍵（12功能鍵，12字母數字鍵），照明功能
儀器內存/外置存儲 1GB閃存/SD卡，USB
接口 RS232，藍牙，微型USB端口
圓水準器靈敏度 6'/2mm
激光對中精度 在1.5m高1.5mm
微動螺旋個數 1水平/1垂直
電池 鋰鎳電池
操作時間 5-8小時（GEB221）
電壓/容量 7.4 V / 4.4 Ah
全站儀重量 4.8-5.5kg
長/寬/高 345mm/226mm/203mm
工作/存儲環境 -20℃到+50℃/-40℃到+70℃
防塵防水/濕度 IP55/95%，防冷凝
導向光（EGL）
工作范圍 5-150m
定位精度 5cm在100m遠處
廣角相機
像素 500萬CMOS像素
焦距 21mm
視場 15.5°×11.7°
幀數 20幀每秒
調焦范圍 2m至無窮遠
圖片存儲 高達500萬像素的JPEG（2560×1920）
變焦 3級（1×，2×，4×變焦）
白平衡 用戶自定義
亮度 用戶自定義
馬達驅動
轉速 45/s
自動目標識 別與照準 （ATR）
棱鏡類型 ATR模式 鎖定模式
圓棱鏡（GPR1） 1000m 800m
360°棱鏡（GRZ4、GRZ122) 800m 600m
反射片（60mm×60mm） 55m －
微型棱鏡（GMP101） 500m 400m
360°棱鏡醉短測距 1.5m 5m
ATR測角精度HZ、V 1”
基本定位精度 ±1mm
測量時間（GPR1） 3-4s
切向跟蹤速度（標準模式） 在20m處5m/s，在100m處25m/s
徑向跟蹤速度（跟蹤模式） 4m/s
視場中搜索時間 一般1.5s
視場 1°30’
自定義搜索窗口 可以
超級搜索（PS）
圓棱鏡（GPR1） 300m
微型棱鏡（GMP101） 100m
360°棱鏡（GRZ4、GRZ122） 300m
醉短距離 1.5m
一般搜索時間 5-10s
默認搜索區域 HZ：360°，V：36°
自定義搜索窗口 可以
程序及解決方案［3］ 多測回測角、隧道斷面測量解決方案、油罐測量解決方案、自由設站、參考線測量、體積計算、導線測量、隱蔽點測量、COGO計算 等等
［1］ 標準偏差符合ISO 17123-3
［2］ 距離>500m，4mm+2ppm | |
|
|
